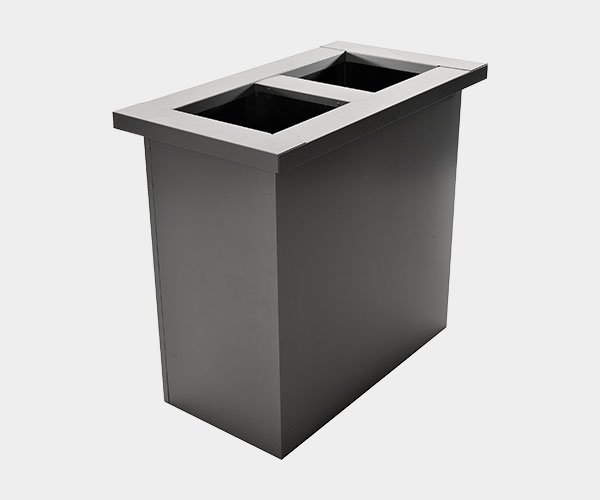

Takgenomföring Dubbel

Takgenomföring Dubbel är konstruerad för kombihuvarna VEK och Skorsten.

 Ladda ner produkblad

Produktbeskrivning

Takgenomföring Dubbel

Takgenomföring Dubbel är konstruerad för kombihuvarna VEK och Skorsten.

Produkten kan även beställas i kundspecifik storlek.

Funktionsbeskrivning

  • EI30 alternativt EI60 utförande.
  • Invändigt utförd i slät alternativt perforerad plåt.
  • Gejdanslutning.
  • Fästvinklar.
  • Gängade hål för montage av kombihuv.

Specifikation

Storlek Vikt (kg)
200 37
300 46
400 56
500 61
600 69
800 86
1000 107
1200 135
1400 155
1600 175
1800 190

Ritning

Ritning takgenomföring dubbel

Dokumentation

För att kunna läsa och skriva ut PDF filer behöver du Acrobat Reader. Du kan ladda ner programmet kostnadsfritt nedan.

Hämta Adobe Reader

Kulör

Kulör NCS S RAL
Svart 9500-N 9005

Vit 0502-Y 9003

Zinkgrå 3502-B 7040

Ljusgrå 4502-B 7044

Mörkgrå 7502-B 7024

Tegelröd 4050-Y70R 8004

Silver 9006
