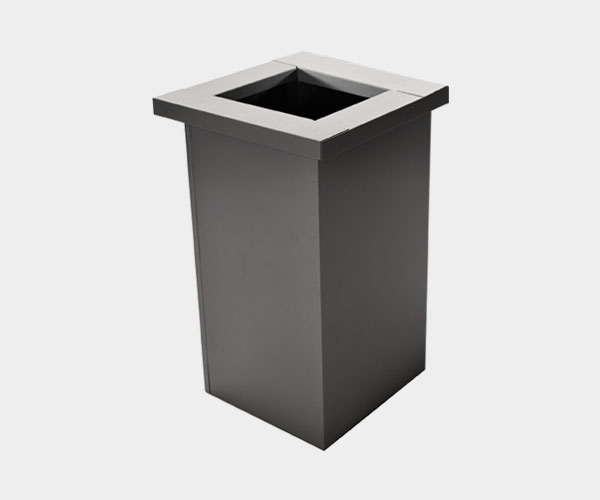

Takgenomföring Enkel

Takgenomföring Enkel är konstruerad för intags- och avluftshuvar samt fläktar.

 Ladda ner produkblad

Produktbeskrivning

Takgenomföring Enkel

Takgenomföring Enkel är konstruerad för intags- och avluftshuvar samt fläktar.

Produkten kan även beställas i kundspecifik storlek.

Funktionsbeskrivning

  • EI30 alternativt EI60 utförande.
  • Invändigt utförd i slät alternativt perforerad plåt.
  • Gejdanslutning.
  • Fästvinklar.
  • Gängade hål för montage av huv.

Specifikation

Storlek Vikt (kg) 50mm isol Vikt (kg) 100mm isol
200 19 -
300 21 30
400 28 40
500 35 50
600 41 60
700 47 70
800 53 80
900 59 90
1000 65 100
1100 73 110
1200 79 120
1300 86 130
1400 90 140
1500 99 150
1600 107 162
1700 111 170
1800 117 180
1900 127 192

Ritning

Ritning takgenomföring enkel

Dokumentation

För att kunna läsa och skriva ut PDF filer behöver du Acrobat Reader. Du kan ladda ner programmet kostnadsfritt nedan.

Hämta Adobe Reader

Kulör

Kulör NCS S RAL
Svart 9500-N 9005

Vit 0502-Y 9003

Zinkgrå 3502-B 7040

Ljusgrå 4502-B 7044

Mörkgrå 7502-B 7024

Tegelröd 4050-Y70R 8004

Silver 9006
