Brand-/brandgasspjäll DWH45U
DWH45U är ett cirkulärt brand-/brangasspjäll som uppfyller brandklass EI 120.
Produktbeskrivning
Brand-/brandgasspjäll DWH45U
DWH45U är ett cirkulärt brand-/brangasspjäll som uppfyller brandklass EI 120.
Brandspjället är dimensionerat för byggnader med ett scenario för enstegsutsugning/enstegsevakuering och baserat på principen att isolera den brandhärjade zonen. Spjället klarar kraven för byggnader där i händelse av brand den berörda zonen skall isoleras från andra zoner genom att fjärrstyra stängning av spjället. Detta gör att ventilationssystemet fungerar normalt i andra ej angripna zoner.
Snabbfakta
- Runt hölje tillverkad i galvaniserad plåt.
- Rörligt spjällblad tillverkat av brandsäkert material.
- Härdade tätningar mot brand och rök i spjällets blad.
- Kontrollmekanism.
Specifikation
| Storlek mm | Vikt (kg) |
|---|---|
| ⌀ 400 | 12.0 |
| ⌀ 500 | 15.0 |
| ⌀ 630 | 22.0 |
| ⌀ 800 | 31.0 |

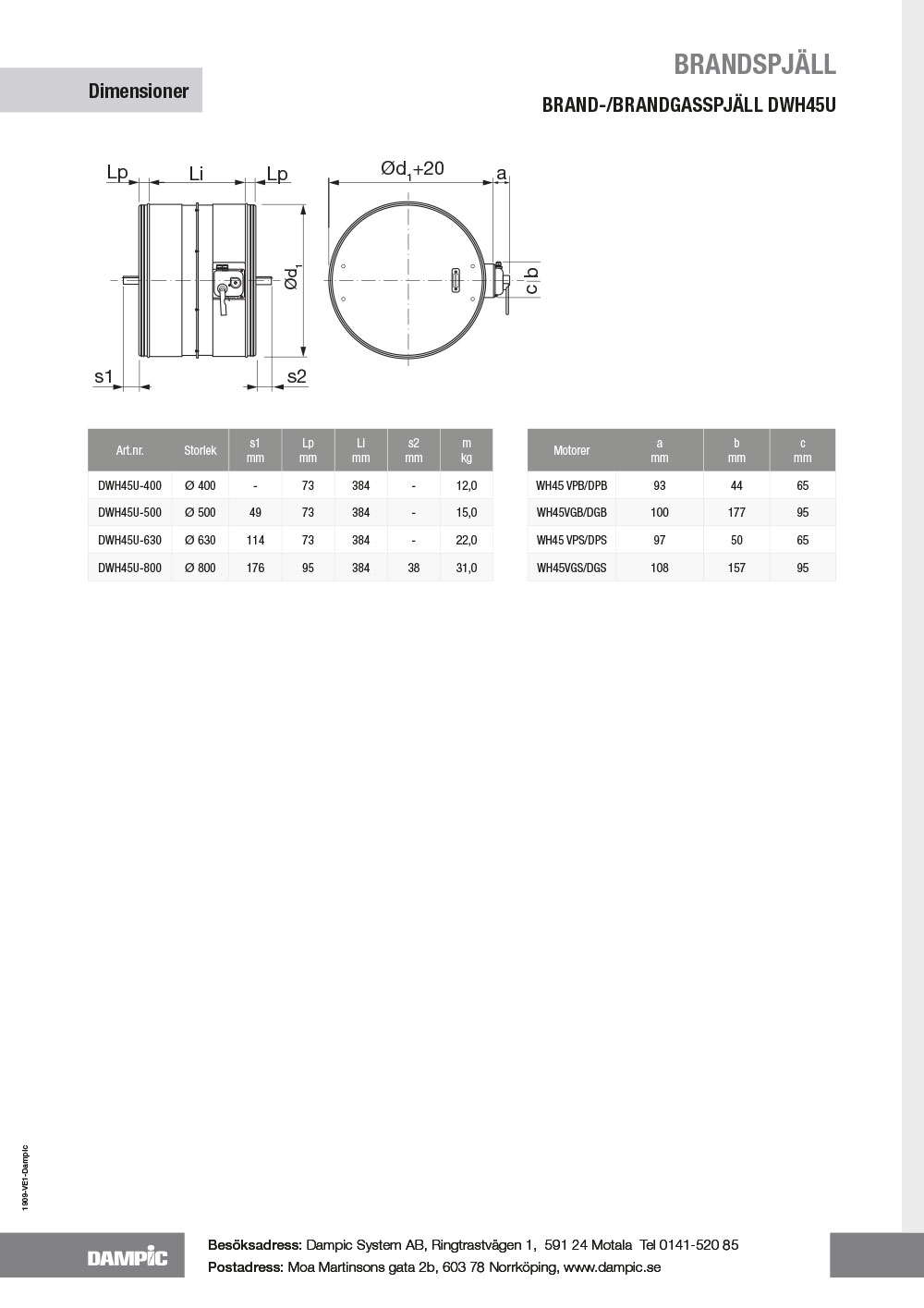

Ritning
Dokumentation
För att kunna läsa och skriva ut PDF filer behöver du Acrobat Reader. Du kan ladda ner programmet kostnadsfritt nedan.
Kulör
| Kulör | NCS S | RAL | |
|---|---|---|---|
| Svart | 9500-N | 9005 | |
| Vit | 0502-Y | 9003 | |
| Zinkgrå | 3502-B | 7040 | |
| Ljusgrå | 4502-B | 7044 | |
| Mörkgrå | 7502-B | 7024 | |
| Tegelröd | 4050-Y70R | 8004 | |
| Silver | 9006 |
