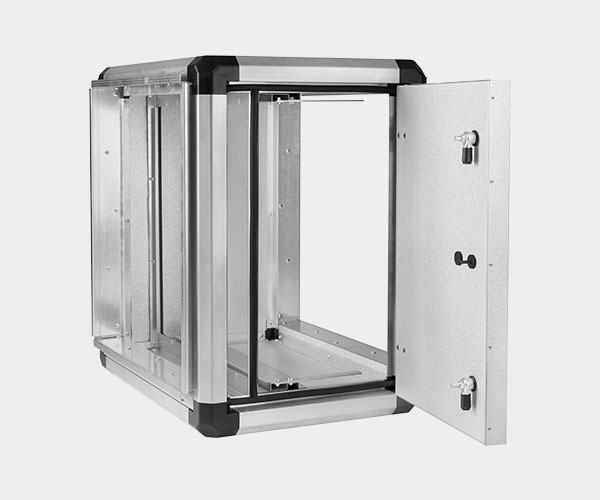

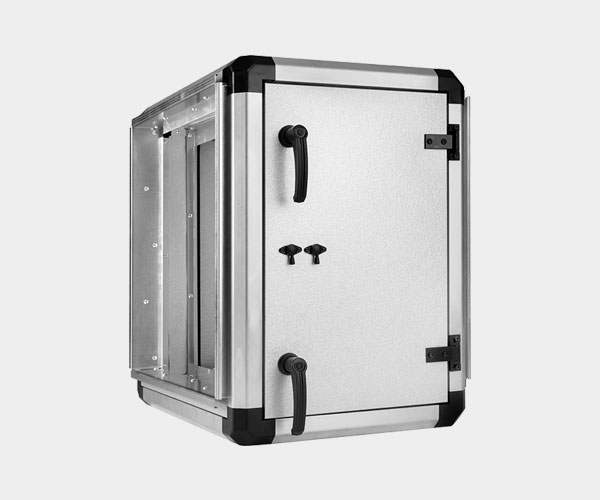

FM Filtermodul
Höljet är tillverkat av stålplåt med aluzinkbeläggning och isolerat med 50 mm mineralull. Ramverk utfört i aluminiumprofiler. Vid behov kan modulen demonteras för intransport.
Produktbeskrivning
FM Filtermodul
Höljet är tillverkat av stålplåt med aluzinkbeläggning och isolerat med 50 mm mineralull. Ramverk utfört i aluminiumprofiler. Vid behov kan modulen demonteras för intransport.
Som standard ingår M8-gängor i höljet för upphängning av filtermodulen.
Vid montage på golv finns bottenram och ställfötter som tillbehör.
Leveransutförande höger, vänsterhängd inspektionsdörr.
Följande komponenter ingår i luftriktningen:
- I standardutförande levereras filterskåpet oisolerat och med PG-anslutning.
- Filterexcenter.
- Utlopp med gejdanslutning 600x600 mm.
Specifikation
Modell | Storlek | Luftflöde | Bredd x höjd | Gejdanslutning | Vikt (kg) | Filterlängd |
---|---|---|---|---|---|---|
600 | 30-30 | 235 | 400 x 440 | 300 x 300 | 24 | 380 mm |
600 | 30-60 | 470 | 400 x 740 | 300 x 600 | 32 | 380 mm |
600 | 60-30 | 470 | 700 x 440 | 600 x 300 | 32 | 380 mm |
600 | 60-60 | 940 | 700 x 740 | 600 x 600 | 44 | 380 mm |
600 | 60-90 | 1410 | 700 x 1040 | 600 x 900 | 54 | 380 mm |
600 | 60-90 | 1410 | 1000 x 740 | 900 x 600 | 54 | 380 mm |
600 | 90-120 | 2820 | 1000 x 1340 | 900 x 1200 | 88 | 380 mm |
600 | 120-60 | 1880 | 1300 x 740 | 1200 x 600 | 62 | 380 mm |
600 | 120-90 | 2820 | 1300 x 1040 | 1200 x 900 | 88 | 380 mm |
600 | 120-120 | 3760 | 1300 x 1340 | 1200 x 1200 | 115 | 380 mm |
600 | 240-240 | 15040 | 2500 x 2540 | 2400 x 2400 | 115 | 380 mm |
750 | 30-30 | 235 | 400 x 440 | 300 x 300 | 30 | 640 mm |
750 | 30-60 | 470 | 400 x 740 | 300 x 600 | 40 | 640 mm |
750 | 60-30 | 470 | 700 x 440 | 600 x 300 | 40 | 640 mm |
750 | 60-60 | 940 | 700 x 740 | 600 x 600 | 57 | 640 mm |
750 | 60-90 | 1410 | 700 x 1040 | 600 x 900 | 67 | 640 mm |
750 | 60-90 | 1410 | 1000 x 740 | 900 x 600 | 67 | 640 mm |
750 | 90-120 | 2820 | 1000 x 1340 | 900 x 1200 | 110 | 640 mm |
750 | 120-60 | 1880 | 1300 x 740 | 1200 x 600 | 77 | 640 mm |
750 | 120-90 | 2820 | 1300 x 1040 | 1200 x 900 | 110 | 640 mm |
750 | 120-120 | 3760 | 1300 x 1340 | 1200 x 1200 | 142 | 640 mm |
750 | 240-240 | 15040 | 2500 x 2540 | 2400 x 2400 | 215 | 640 mm |
