![Kombihuv Skorsten](https://www.dampic.se/uploads/images/kombihuvar/kombihuv_Skorsten.jpg)
Kombihuv Skorsten
Kombihuv Skorsten är en kombinerad intags- och avluftshuv i skorstensutförande. Kombihuven är konstruerad för användning i komfort- och industrianläggningar.
Standardkulörer
![Dampic standardkulörer](https://www.dampic.se/images/color-palette.png)
Produktbeskrivning
Kombihuv Skorsten
Kombihuv Skorsten är en kombinerad intags- och avluftshuv i skorstensutförande. Kombihuven är konstruerad för användning i komfort- och industrianläggningar.
Produkten kan även beställas i kundspecifik storlek.
Intagsdel
- Luftintag via galler fördelat på tre sidor.
- Smådjurssäkert nät.
- Inspektions och rengörningsbar via enkelt demonterbart galler.
- Konstruerad för lågt tryckfall och bästa driftsekonomi.
Avluftsdel
- Standardmonterat backspjäll för att eliminera kallras.
- Uppåtriktad luftström för att förhindra kortslutning.
- Fabriksinställd avluftsöppning för rätt lufthastighet.
- Det automatiska backspjället förhindrar regn och snö att tränga in i kanalsystemet.
Specifikation
Storlek | Luftflöde l/s | Vikt (kg) | Tillbehör |
---|---|---|---|
200 | 60 - 160 | 20 | Takgenomföring VTK 200 |
300 | 160 - 340 | 30 | Takgenomföring VTK 300 |
400 | 340 - 630 | 50 | Takgenomföring VTK 400 |
500 | 630 - 1000 | 60 | Takgenomföring VTK 500 |
600 | 1000 - 1400 | 70 | Takgenomföring VTK 600 |
800 | 1400 - 2400 | 110 | Takgenomföring VTK 800 |
1000 | 2400 - 3600 | 155 | Takgenomföring VTK 1000 |
1200 | 3600 - 5200 | 235 | Takgenomföring VTK 1200 |
1400 | 5200 - 6850 | 320 | Takgenomföring VTK 1400 |
1600 | 6850 - 9200 | 415 | Takgenomföring VTK 1600 |
1800 | 9200 - 12000 | 530 | Takgenomföring VTK 1800 |

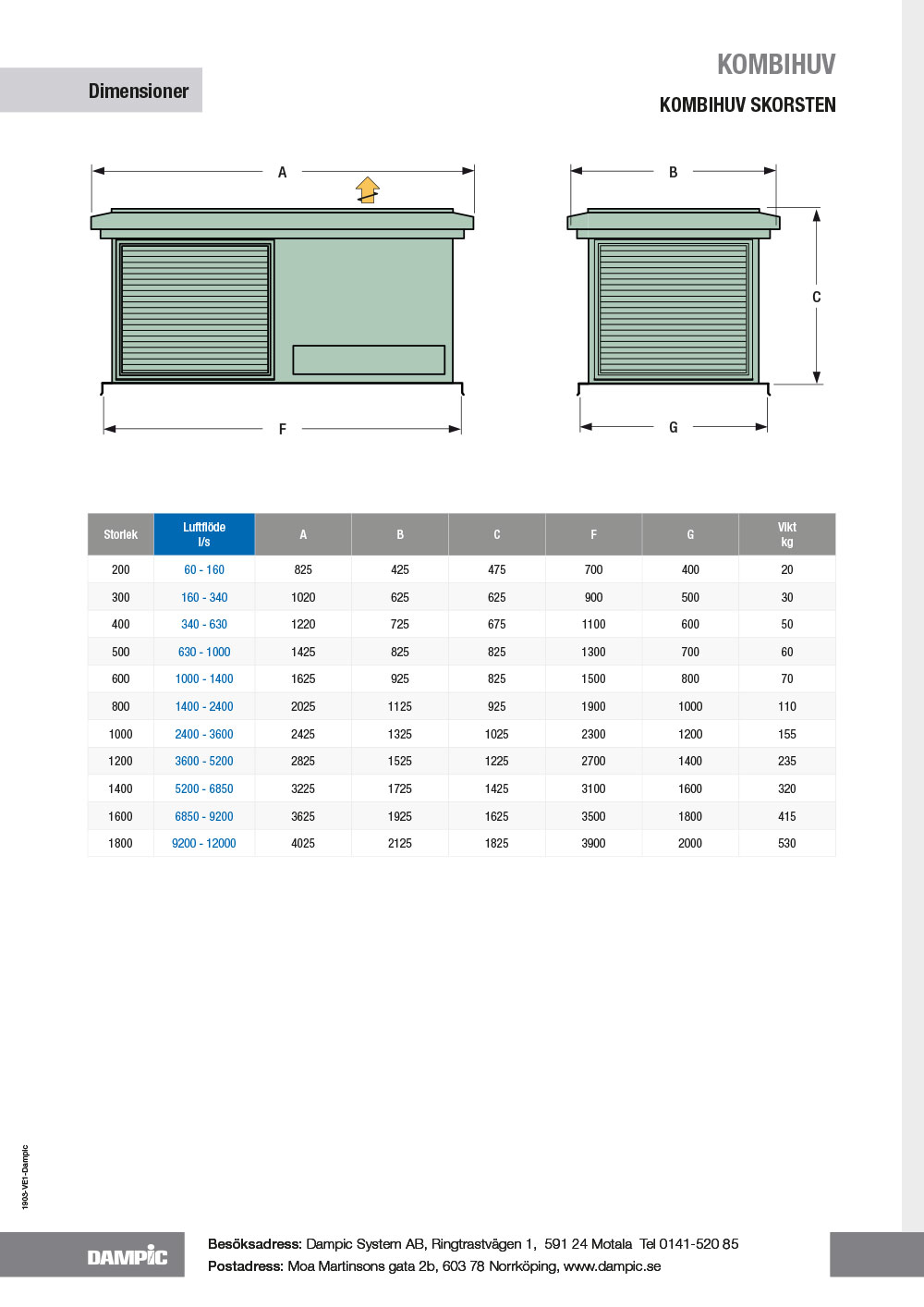

Ritning
![Ritning kombihuv Skorsten](https://www.dampic.se/uploads/images/kombihuvar/ritningar/Ritning_kombihuv_skorsten.jpg)
Dokumentation
För att kunna läsa och skriva ut PDF filer behöver du Acrobat Reader. Du kan ladda ner programmet kostnadsfritt nedan.
Kulör
Kulör | NCS S | RAL | |
---|---|---|---|
Svart | 9500-N | 9005 | |
Vit | 0502-Y | 9003 | |
Zinkgrå | 3502-B | 7040 | |
Ljusgrå | 4502-B | 7044 | |
Mörkgrå | 7502-B | 7024 | |
Tegelröd | 4050-Y70R | 8004 | |
Silver | 9006 |
