Takgenomföring VTK
Takgenomföring VTK är konstruerad för kombihuvarna VEK och Skorsten.
Produktbeskrivning
Takgenomföring VTK
Takgenomföring VTK är konstruerad för kombihuvarna VEK och Skorsten.
Produkten kan även beställas i kundspecifik storlek.
Funktionsbeskrivning
- EI30 alternativt EI60 utförande.
- Invändigt utförd i slät alternativt perforerad plåt.
- Gejdanslutning.
- Fästvinklar.
- Gängade hål för montage av kombihuv.
Specifikation
| Storlek | Vikt (kg) |
|---|---|
| 200 | 37 |
| 300 | 46 |
| 400 | 56 |
| 500 | 61 |
| 600 | 69 |
| 800 | 86 |
| 1000 | 107 |
| 1200 | 135 |
| 1400 | 155 |
| 1600 | 175 |
| 1800 | 190 |

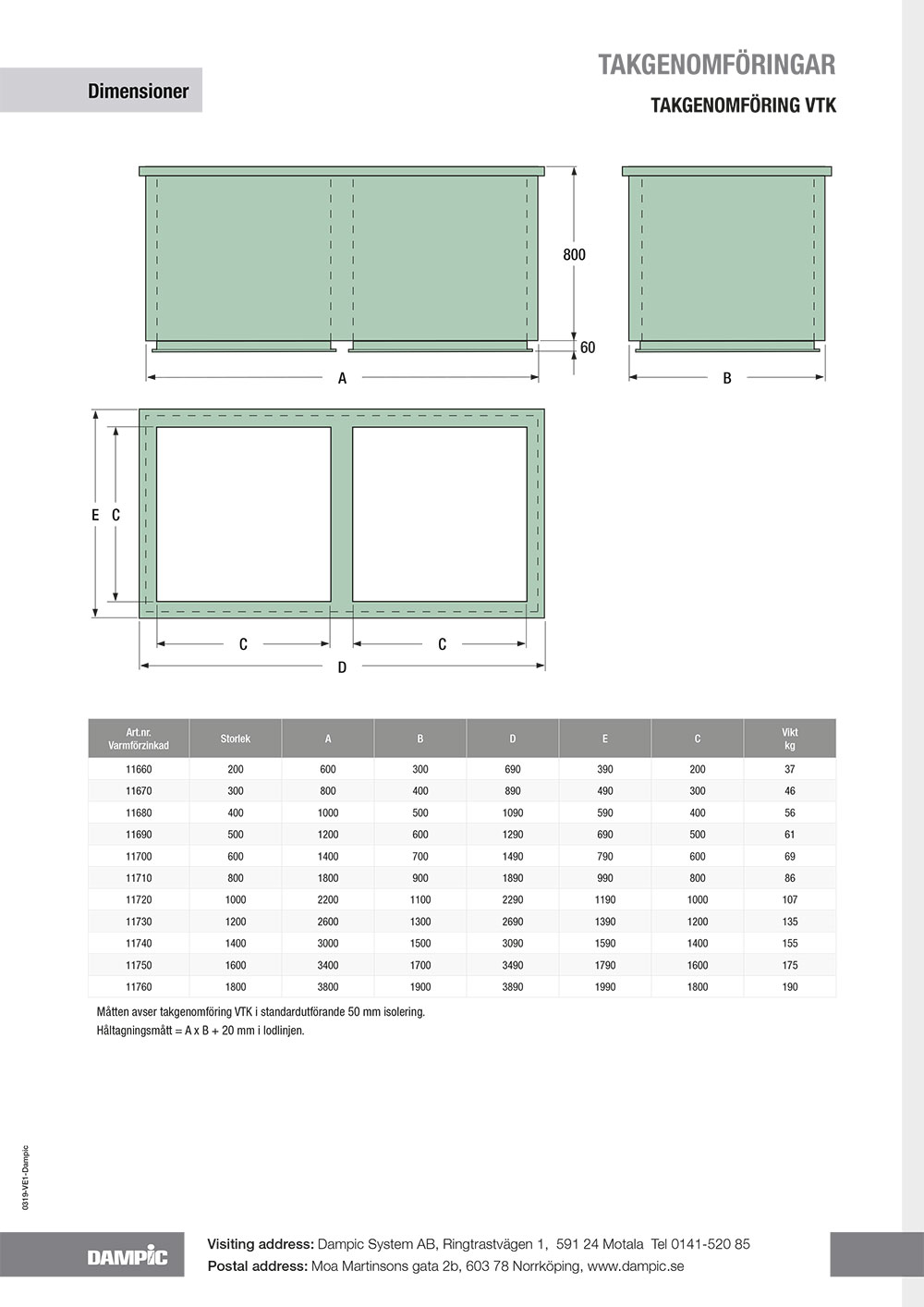

Ritning
Dokumentation
För att kunna läsa och skriva ut PDF filer behöver du Acrobat Reader. Du kan ladda ner programmet kostnadsfritt nedan.
Kulör
| Kulör | NCS S | RAL | |
|---|---|---|---|
| Svart | 9500-N | 9005 | |
| Vit | 0502-Y | 9003 | |
| Zinkgrå | 3502-B | 7040 | |
| Ljusgrå | 4502-B | 7044 | |
| Mörkgrå | 7502-B | 7024 | |
| Tegelröd | 4050-Y70R | 8004 | |
| Silver | 9006 |
