Avluftshuv Skorsten
Avluftshuv Skorsten är en avluftshuv i skorstensutförande konstruerad för användning i komfort- och industrianläggningar.
Standardkulörer

Produktbeskrivning
Avluftshuv Skorsten
Avluftshuv Skorsten är en avluftshuv i skorstensutförande konstruerad för användning i komfort- och industrianläggningar.
Produkten kan även beställas i kundspecifik storlek.
Funktionsbeskrivning
- Standardmonterat backspjäll, för att eliminera kallras.
- Uppåtriktad luftström för att förhindra kortslutning.
- Fabriksinställd avluftsöppning för rätt lufthastighet.
- Det automatiska backspjället förhindrar regn och snö att tränga in i kanalsystemet.
- Enkel att rengöra.
- Konstruerad för lågt tryckfall och bästa driftekonomi.
Material och ytbehandling
Tllverkas i standarutförande i lackerad varmförzinkad stålplåt. Huven kan även levereras i aluzink.
Specifikation
Storlek | Luftflöde l/s | Vikt (kg) | Tillbehör |
---|---|---|---|
200 | 60 - 160 | 15 | Takgenomföring VTA 300 |
300 | 160 - 340 | 20 | Takgenomföring VTA 400 |
400 | 340 - 630 | 30 | Takgenomföring VTA 500 |
500 | 630 - 1000 | 35 | Takgenomföring VTA 600 |
600 | 1000 - 1400 | 40 | Takgenomföring VTA 700 |
800 | 1400 - 2400 | 60 | Takgenomföring VTA 900 |
1000 | 2400 - 3600 | 80 | Takgenomföring VTA 1100 |
1200 | 3600 - 5200 | 145 | Takgenomföring VTA 1300 |
1400 | 5200-7000 | 200 | Takgenomföring VTA 1500 |
1600 | 7000-9200 | 255 | Takgenomföring VTA 1700 |
1800 | 9200-12000 | 325 | Takgenomföring VTA 1900 |

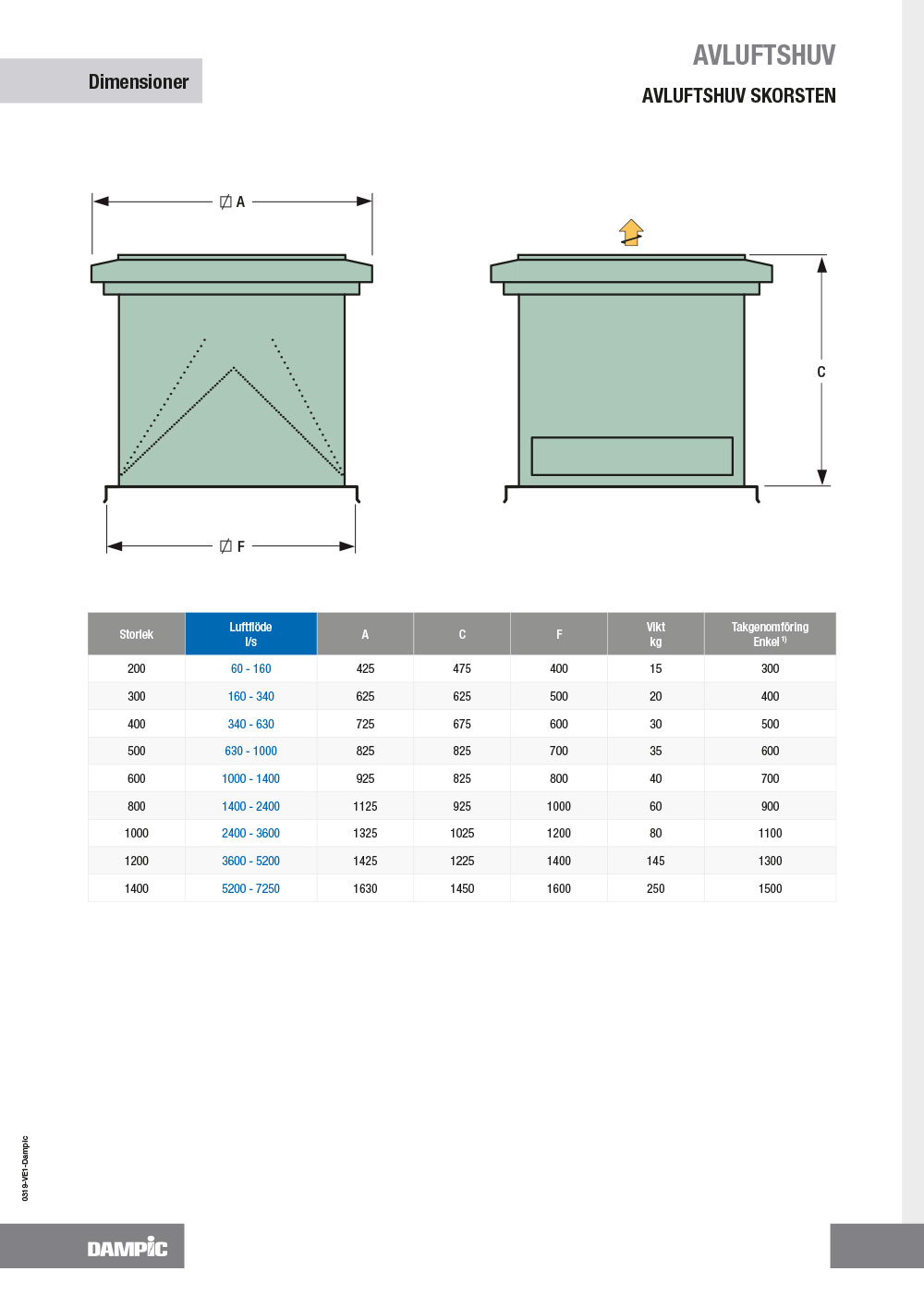

Ritning

Dokumentation
För att kunna läsa och skriva ut PDF filer behöver du Acrobat Reader. Du kan ladda ner programmet kostnadsfritt nedan.
Kulör
Kulör | NCS S | RAL | |
---|---|---|---|
Svart | 9500-N | 9005 | |
Vit | 0502-Y | 9003 | |
Zinkgrå | 3502-B | 7040 | |
Ljusgrå | 4502-B | 7044 | |
Mörkgrå | 7502-B | 7024 | |
Tegelröd | 4050-Y70R | 8004 | |
Silver | 9006 |
