Uteluftshuv Skorsten
Uteluftshuv Skorsten är en intagshuv i skorstensutförande konstruerad för användning i komfort- och industrianläggningar.
Standardkulörer
Produktbeskrivning
Uteluftshuv Skorsten
Uteluftshuv Skorsten är en intagshuv i skorstensutförande konstruerad för användning i komfort- och industrianläggningar.
Produkten kan även beställas i kundspecifik storlek.
Funktionsbeskrivning
- Luftintag via galler fördelat på fyra sidor.
- Smådjurssäkert nät.
- Inspektions och rengörningsbar via enkelt demonterbar lucka.
- Konstruerad för lågt tryckfall och bästa driftsekonomi.
Specifikation
| Storlek | Luftflöde l/s | Vikt (kg) | Tillbehör |
|---|---|---|---|
| 200 | 60 - 160 | 10 | Takgenomföring VTA 300 |
| 300 | 160 - 340 | 15 | Takgenomföring VTA 400 |
| 400 | 340 - 630 | 25 | Takgenomföring VTA 500 |
| 500 | 630 - 1000 | 30 | Takgenomföring VTA 600 |
| 600 | 1000 - 1400 | 35 | Takgenomföring VTA 700 |
| 800 | 1390 - 2400 | 55 | Takgenomföring VTA 900 |
| 1000 | 2400 - 3600 | 77 | Takgenomföring VTA 1100 |
| 1200 | 3600 - 5200 | 115 | Takgenomföring VTA 1300 |
| 1400 | 5200 - 7000 | 155 | Takgenomföring VTA 1500 |
| 1600 | 7000 - 9200 | 205 | Takgenomföring VTA 1700 |
| 1800 | 9200 - 12000 | 260 | Takgenomföring VTA 1900 |

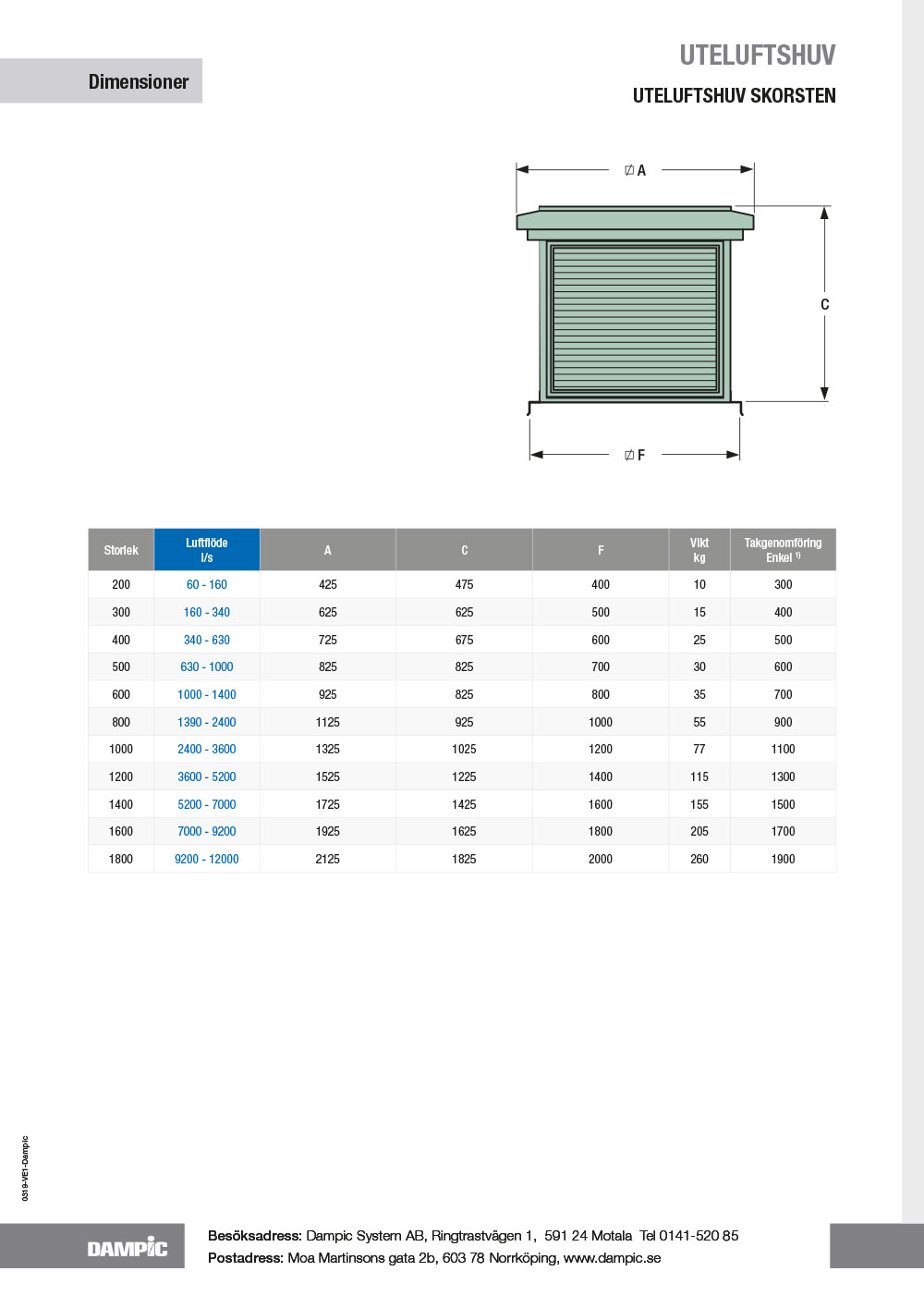

Ritning
Dokumentation
För att kunna läsa och skriva ut PDF filer behöver du Acrobat Reader. Du kan ladda ner programmet kostnadsfritt nedan.
Kulör
| Kulör | NCS S | RAL | |
|---|---|---|---|
| Svart | 9500-N | 9005 | |
| Vit | 0502-Y | 9003 | |
| Zinkgrå | 3502-B | 7040 | |
| Ljusgrå | 4502-B | 7044 | |
| Mörkgrå | 7502-B | 7024 | |
| Tegelröd | 4050-Y70R | 8004 | |
| Silver | 9006 |
