Luftflöde: 0,37-1,50 m³/s
Flexline VFXU 15 Tak
Flexline VFXU Tak är marknadens mest kompletta och flexibla frånluftsaggregat för placering utomhus. Aggregaten levereras som standard i enhetsutförande med eller utan styrutrustning.
Aggregaten tillverkas även i objektspecifikt utförande. Vi erbjuder också medverkan vid kranlyft samt montage och igångkörning.
Produktbeskrivning
Flexline VFXU 15 Tak
Flexline VFXU Tak är ett frånluftsaggregat för placering utomhus. Aggregatet är utrustat med vätskekopplat batteri för värmeåtervinning. Den återvunna värmen kan användas till förvärmning av tappvarmvatten, värmning av tilluft eller som energikälla för en värmepump. Aggregatet är försedd med by-pass-funktion för att evakuera brandgaser.
Om aggregatet inte behöver kunna evakuera brandgaser kan det levereras i ett enklare utförande utan brand-by-pass.
Aggregatet levereras i enhetsutförande och består av, i frånluftsriktningen, filtermodul med M5 filter och evakueringsspjäll, fläktdel med direktdriven kammarfläkt med EC-motor, batteridel med dränering och evakueringsspjäll, ljuddämpare och avluftshuv. Enhetsaggregatet har ett ramverk av aluminiumprofiler. Höljet är tillverkat av stålplåt med aluzinkbeläggning och isolerat med 50 mm mineralull. Aggregatet kan lackeras i önskad kulör.
Aggregatet levereras fabriksmonterat som en komplett enhet klar att lyftas på plats.
Fördelar med Flexline FTX
- Enkel installation
- Fabriksmonterat stativ med ställbara ben, justerbara fötter och fästöglor
- Aggregatet är utrustat med tak och avluftshuv för effektivt väderskydd
- Levereras som komplett enhet från fabrik
- Aggregatet kan lackeras i önskad kulör
- Integrerad brand-by-pass
- Minskad energianvändning
- Lägre servicekostnad
- Låg ljudnivå, integrerad ljuddämpare i avluften
- Låga interna tryckfall
- Hög temperaturverkningsgrad
Specifikation
| Luftflöde | 0,37-1,50 m³/s |
| Spänning | 3~400 VAC |
| Frekvens | 50 Hz |
| Effekt | 2,7 kW |
| Märkström | 4,2 A |
| Märkvarvtal | 2040 rpm |
| Omgivningstemperatrur | -25-+60°C |
| Vikt | 325 kg |
| Kapslingsklass motor | IP54 |
| K-faktor inloppskona | 66,7 l/s |
| Storlek (L*H*B) | 2000 x 1350 x 1160 mm |
| Kanalanslutning inlopp | 1060 x 1250 mm |
| Kanalanslutning utlopp | 1060 x 1250mm |
| Batteri | Värmeåtervinningsbatteri med aluminiumlamell och kopparrör |
| Filter | M5 1 st 592 x 892, 1 st 287 x 892 |
| Spjällmotor | BF24 |
| Tillbehör |
Diagram

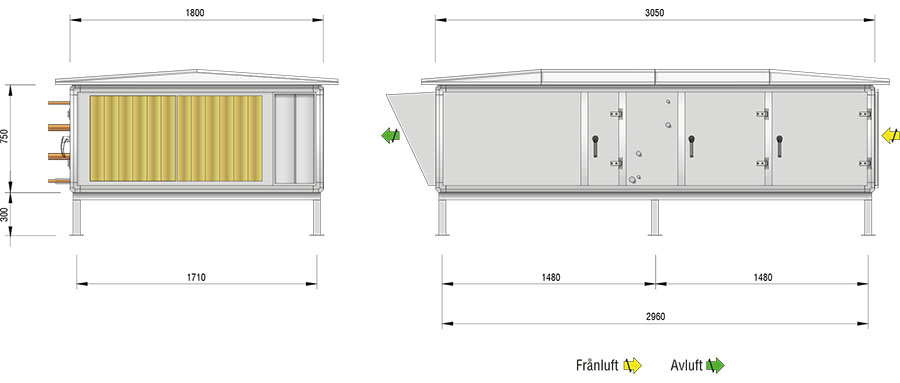

Ritning
